电线电缆中各类色彩都代表着什么
？

2018年03月25日 11:22:17 浏览量： 文章起源：环球线缆资源

1、依导线色彩标志电路

玄色——装置和设备的内部布线。

棕色——直流电路的正极。

红色——三相电路的C相；

半导体三极管的集电极；

半导体二极管、整流二极管或可控硅管的阴极。

黄色——三相电路的A相；

半导体三极管的基极；

可控硅管和双向可控硅管的节造极。

绿色——三相电路的B相。

蓝色——直流电路的负极；

半导体三极管的发射极；

半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色——三相电路的零线或中性线；直流电路的接地中线。

白色

双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。

红、玄色并行——用双芯导线或双根绞线衔接的互换电路。

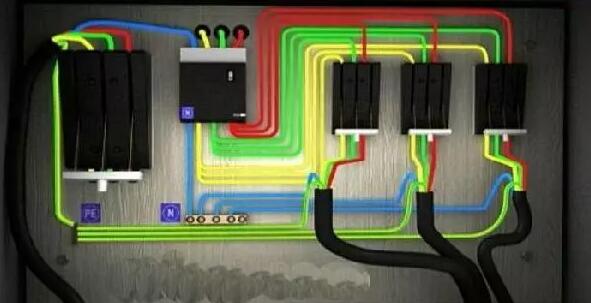

2、依电路选择导线色彩时

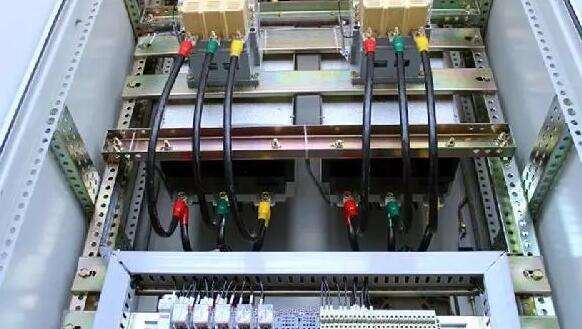

互换三相电路

A相：黄色； B相：绿色； C相：红色；

零线或中性线：淡蓝色； 安全用的接地线：黄和绿双色。

用双芯导线或双根绞线衔接的互换电路

红玄色并行。

直流电路

正极：棕色； 负极：蓝色； 接地中线：淡蓝色。

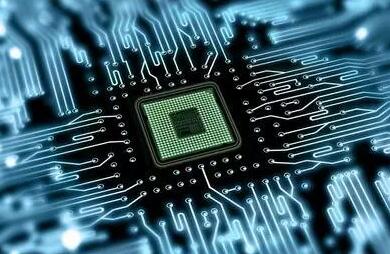

半导体电路

半导体三极管的集电极：红色； 基极： 黄色；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色； 阴极：红色。

可控硅管的阳极：蓝色； 节造极：黄色； 阴极：红色。

双向可控硅管的节造极：黄色； 主电极：白色。

整个装置及设备的内部布线通常推荐：玄色； 半导体电路：白色；

有混合时：答理选指定用色表的其它色彩（如：橙、紫、灰、绿蓝、玫瑰红等）。

具体标色时

在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中必要暗示的某种寓意进行定色。

附表：列国三相导线色彩要求尺度
